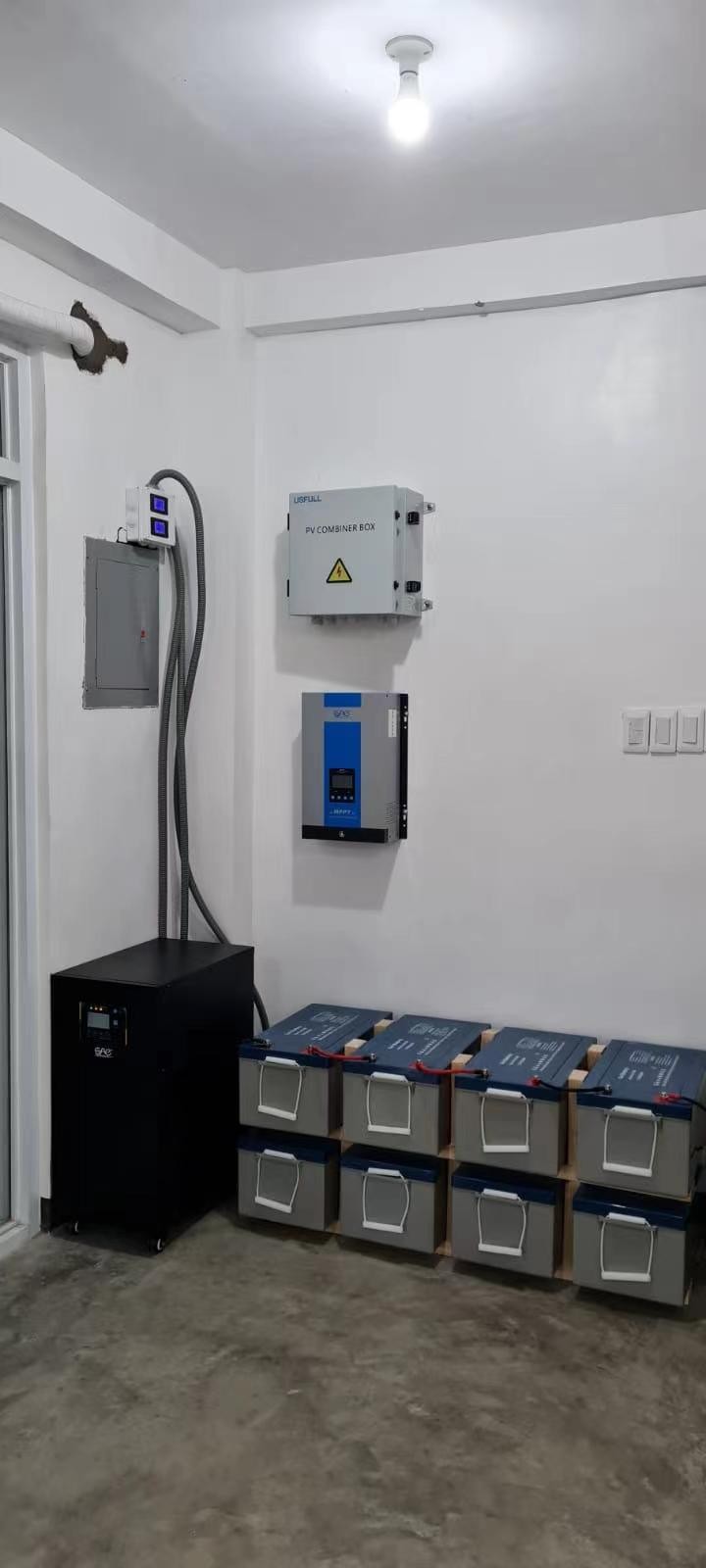

Saules enerģijas invertors 48v 96v

TD sērijas saules enerģijas invertors 48v 96v

AC voltmetrs

Mērot maiņstrāvas spriegumu, ķēde veido maiņstrāvas voltmetru, nomainot mērījumu selektoru, kā parādīts 4. attēlā. Maiņstrāvas sprieguma blokam un līdzstrāvas sprieguma blokam ir kopīgs sprieguma dalītājs. Atšķirība ir tāda, ka, mērot maiņstrāvas spriegumu, starp digitālā skaitītāja ievades spaili IN un sprieguma dalītāju tiek pievienots maiņstrāvas/līdzstrāvas pārveidotājs. Spriegums tiek aizstāts ar līdzstrāvas spriegumu un tiek nosūtīts uz digitālo skaitītāju displejai. Maiņstrāvas/līdzstrāvas pārveidotājs var arī koriģēt maiņstrāvas sprieguma maksimālo vērtību līdz RMS vērtībai, tāpēc LCD displejā parādītais rādījums ir izmērītā maiņstrāvas sprieguma RMS vērtība.

Ohmometrs

Mērot pretestību, mērot selektora slēdža nomaiņu, ķēde veido ommetru, kā parādīts 6. attēlā. Standarta pretestība R0 un izmērītā pretestība RX veido pretestības/sprieguma pārveidotāju un standarta spriegumu. Abām pretestībām tiek pievienots U, un attiecīgi proporcionāli R0 un Rx tiek ģenerēts noteikts sprieguma kritums. Tā kā standarta rezistora R0 pretestības vērtība ir zināma, izmērītā rezistora RX pretestības vērtību var netieši izmērīt, mērot sprieguma kritumu UX uz RX. Saskaņā ar integrētās shēmas IC 7106 raksturlielumiem digitālā skaitītāja galvā, kad RX=R0, displeja rādījums ir 1000. Ja R0 vērtība ir saprātīgi izstrādāta, LCD displejs var tieši parādīt izmērītā rezistora pretestības vērtību. Diapazonu var mainīt, mainot standarta rezistora R0 pretestības vērtību.
