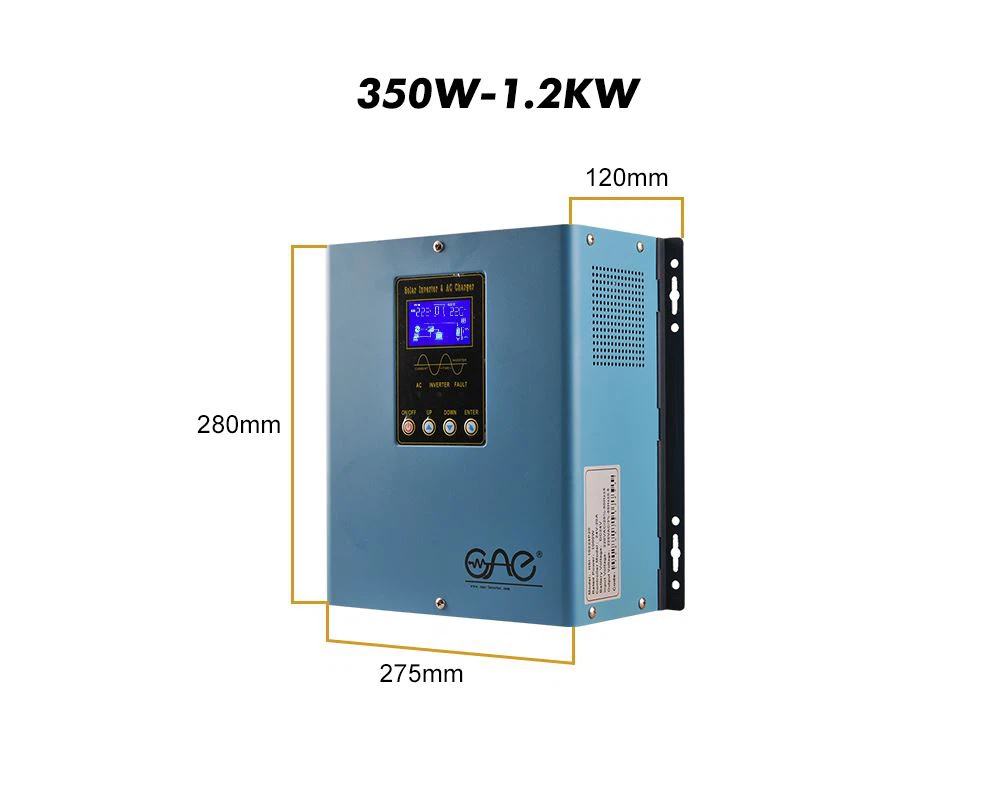

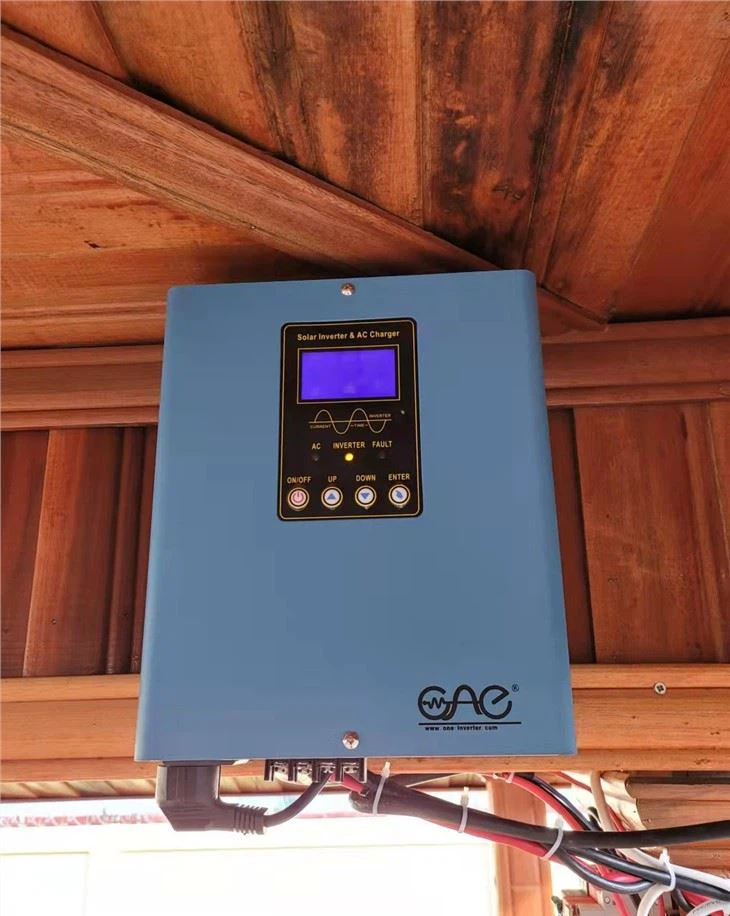

Mini saules invertors ar izslēgtu tīklu

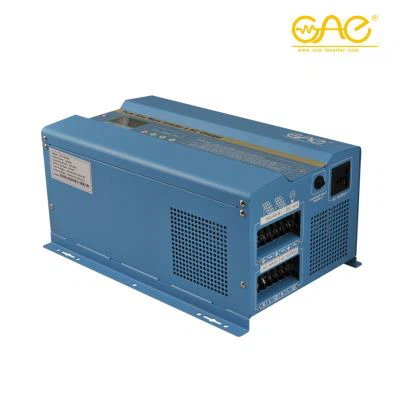

HSI sērijas tīra sinusoidālā viļņa hibrīda saules baterija 12v 24v

Atšķirība starp augstfrekvences pārveidotāju un strāvas frekvences pārveidotāju

Invertors ir ierīce, kas pārvērš līdzstrāvu (DC) maiņstrāvā (AC), lai apmierinātu maiņstrāvas slodzes jaudas pieprasījumu. Saskaņā ar topoloģiju invertorus var iedalīt augstfrekvences pārveidotājos un jaudas frekvences pārveidotājos.

Augstas frekvences pārveidotājs

Augstfrekvences invertors vispirms pārveido zemsprieguma līdzstrāvu augstfrekvences zemsprieguma maiņstrāvā, izmantojot augstfrekvences līdzstrāvas/līdzstrāvas pārveidošanas tehnoloģiju; pēc tam, kad tas ir palielināts ar augstfrekvences transformatoru, tas tiek izlabots ar augstfrekvences taisngrieža un filtra ķēdi līdz spriegumam, kas parasti pārsniedz 300 V. Augstsprieguma līdzstrāva un visbeidzot iegūstiet 220 V strāvas frekvences maiņstrāvu slodzei caur strāvas frekvences pārveidotāja ķēdi.

Tā kā augstfrekvences invertors izmanto augstfrekvences magnētisko serdes materiālu ar mazu tilpumu un vieglu svaru, ķēdes jaudas blīvums ir ievērojami uzlabots, tāpēc invertora barošanas avota tukšgaitas zudums ir mazs un invertora efektivitāte. ir uzlabots. Parasti augstfrekvences pārveidotājam, ko izmanto mazos un vidējos PVS, tā maksimālā konversijas efektivitāte var sasniegt vairāk nekā 90 procentus.

zemfrekvences pārveidotājs

Strāvas frekvences pārveidotājs vispirms pārvērš līdzstrāvas jaudu strāvas frekvences zemsprieguma maiņstrāvā un pēc tam palielina to 220 V, 50 Hz maiņstrāvā slodzei caur strāvas frekvences transformatoru.

Tā priekšrocība ir vienkārša konstrukcija, turklāt pie zemāka sprieguma var realizēt dažādas aizsardzības funkcijas. Tā kā starp invertora barošanas avotu un slodzi ir strāvas frekvences transformators, invertors darbojas stabili, uzticami, ar spēcīgu pārslodzes spēju un triecienizturību, kā arī var nomākt augstas pakāpes harmonikas komponentus viļņu formā. Tomēr jaudas frekvences transformatori ir arī apjomīgi un dārgi, un to efektivitāte ir salīdzinoši zema. Maza jaudas frekvences pārveidotāja nominālā slodzes efektivitāte, kas ražota pašreizējā līmenī, parasti nepārsniedz 90 procentus. Tajā pašā laikā jaudas frekvences transformatora dzelzs zudumi būtībā nemainās, kad tas darbojas ar pilnu slodzi un nelielu slodzi, tāpēc tas darbojas ar nelielu slodzi. Bezslodzes zudumi ir lielāki un efektivitāte ir zemāka.
